Hranolový dělič (off-axis) pro pointaci dalekohledu. Tloušťka pro připojení k filtrovému kolu QHY 10mm, celková tlouušťka s oběma přírubami s vnitřním závitem T2 16.2 mm. Vlastní ostření šachy se zdvihem 5mm, hloubka šachty 39 + 5 mm. Vnější průměr 62 mm, vnitřní průměr (čistá apertura) 38mm, velikost hranolu cca 8x8 mm, výsuv k optické ose cca 10mm. Hmotnost 155 g.
Hlavním účelem OAG je použití stejné optické dráhy pro pointační kameru jako pro hlavní kameru. Tím se eliminuje problém odchýlení, který může nastat při použití samostatného optického pointačního systému – průhyby, změny teplot atp. Tato metoda zajišťuje přesnější pointaci a tím ve výsledku i ostřejší obraz.
QHY OAG obsahuje přesný 1,25” helical fokuser, který akceptuje kamery QHY5II a QHY5III. Zaostřování pointační kamery je tak pohodlné. Po zaostření můžete zaostřovací mechanismus uzamknout pomocí šroubů s palci.

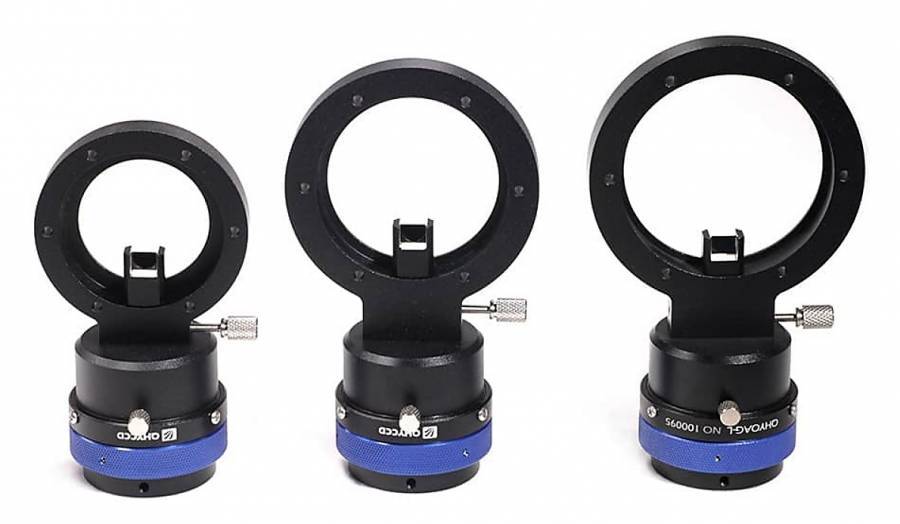

QHY OAG má tři modely. Hlavním rozdílem je jejich odlišný průměr. Tyto tři modely jsou QHYOAG-S, QHYOAG-M, QHYOAG-L.
QHY-OAG má tenkou a pevnou konstrukci. Tloušťka hlavního těla OAG je pouhých 10 mm. Přidáním závitu M42 (T2) nebo adaptačního kroužku M54 se přidají pouze 3 mm, takže celková tloušťka je 13 mm. V OAG je šest 3mm průchozích otvorů pro přímé připojení ke kamerám QHY a filtrovým kolům CFW.
Čistá apertura v OAG pro světlo pointační kamery je 7mm.
